若是操作不当或量仪质量不好电子柱气动量仪测量过程就可能存在这些误差

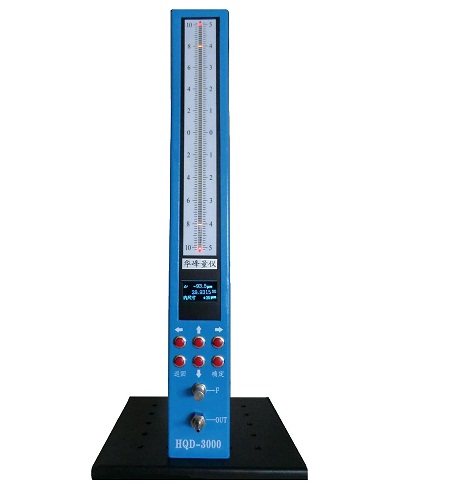

    电子柱气动量仪是气动量仪的一种,与浮标式气动量仪相比,电子式气动量仪具有测量精度高、测量范围广、测量稳定性好等优点,配合相应的气动测量头能够测量多项参数,如检测工件的小孔内径、圆度、平行度等。其工作原理是利用气动传感器将被测尺寸的变化,经气电转换器转化成电信号,并用电子柱(发光二极管)显示出被测工件尺寸。尽管电子柱气动量仪精密度高,但是在操作过程中还是有可能出现测量误差,原因主要是人为操作不当、量仪质量不好或量仪没有调节等。那么,都有哪些误差呢?气动量仪厂家小编为大家分享一下电子柱气动量仪测量过程中存在哪些误差。

气动量仪厂家

  一、气动量仪本体误差

  电子柱气动量仪的本体误差主要由三部分组成:气源压力波动产生的误差、气动测量原理非线性产生的误差以及气动量仪本体的偶然误差(它包括系统误差的残差,如空气清洁度、管路元件漏气等不稳定因素所引起的误差)

  1、气源压力波动产生的误差

  气源压力波动这里只是指气动量仪工作压力的波动。实际工作中,气源网路压力常有变化,量仪的用气量也会突然改变,这些因素都会引起仪器工作压力的波动,由此会引起的测量误差。

  2、气动测量原理非线性误差

  仪器测量方程的非线性误差属于仪器系统误差。由于仪器在实际测量工作时,非线性误差是一个随被测尺寸而变化的随机量,因此计算时常按测量范围内的至大值进行处理。

  3、气动量仪本体的偶然误差

  量仪的偶然误差是指由不确定因素所引起仪器示值漂移或颤动的至大变动量。常见的有空气清洁度波动,管路漏气等因素引起的仪器误差。

  二、气动测量装置误差

  气动测量装置的误差包括气动测头位置误差、测量喷嘴的尺寸误差和测头特性的非线性误差。

  1、气动测头位置误差

  气动测头的位置误差指在测量时,测头本身的位置误差,测头的安装误差等原因使被测尺寸线与仪器的测量线不重合而产生的误差。

  2、测量喷嘴尺寸误差

  测量喷嘴的尺寸误差是指在测量喷嘴的内径和下沉的偏离理想尺寸时引起的仪器示值误差。尺寸误差的大小不仅要随喷嘴直径和下沉量偏差的大小而变,而且还与测头和测位的相对位置有关。

  3、装置的非线性误差

  测呈装置是按照喷嘴挡板机构来处理的。但是,当测量装置需要采用节流机构时( 如小孔测量装置、锥形和球形测量装置),显示气动测量特性方程将要产生误差,这种误差是由于测量装置的非线性特性引起的。

  三、气动测量条件误差

  气动测量条件误差主要包括:标准环规误差、读数误差和测量温度误差。

  1、标准环规误差

  气动测量是一种比较测量,标准环规的误差会直接影响气动测量的精度。标准环规误差的大小是由检定标准环规的方法极限误差确定的,其误差可通过对环规检定获得。

  2、测量读数误差

  读数误差是由示值读效的偏移而造成的误差,它是一个随机变量,它的大小很难用具体的公式来计算,大多数是按经验公式来选取。

  3、测量温度误差

  气动测量的温度误差由两部分组成,即标准件的温度误差和被测零件的温度误差。

  以上就是电子柱气动量仪测量过程中存在哪些误差的主要内容介绍。通过上文可知,电子柱气动量仪的测量误差主要是源于量仪本身质量问题或操作人员使用不当以及维护工作不到位导致的部件出问题,从而造成测量误差的出现。这就要求测量人员要选购优质的测量仪器,同时要掌握相应的使用和维护方法,保证电子柱气动量仪的测量精度,提高测量性。
