不知道你明不明白气电量仪的测量范围?

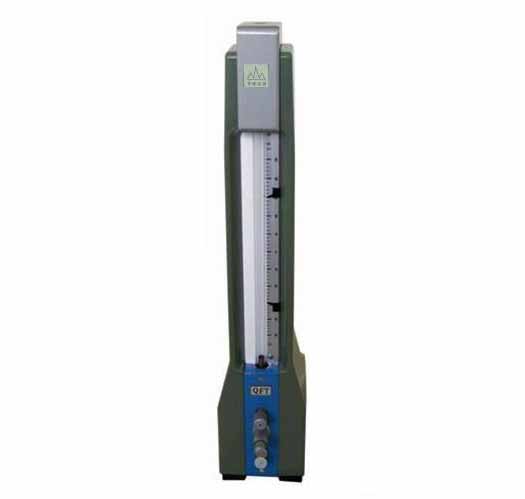

  气电量仪测量原理是比较测量值,测量方法包括将长度信号转换为气流信号,将气体信号转换为由电信号显示的光柱。气表是一种可重复使用的测量仪,与各种气动测量头相结合,可测量不同的参数。气电量仪具有许多优点,在机械工程中得到了广泛的应用。那么今天气动量仪厂家小编就带给大家介绍一下气电量仪的测量范围及工具保养。

气动量仪厂家

  一、气电量仪测量范围

  1、内径和外径

  气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。两喷嘴气动测头——具有两个相对的喷嘴孔,常用于测量孔的内径,而两喷嘴的气动塞规则主要用于测量外径。

  2、直线度

  气动量仪另一个常用的地方是用于动态测量孔的直线度或者弯曲度,在这样的测量中,一个特制的气动测头可以简单快捷的测量出被测工件内孔的直线度。

  3、平面度

  测量平面度,是通过使工件平贴在一个有着空气喷嘴的固定平面上移动实现的。这样测量平面度快速、方便、简单而且准确。

  4、平均值

  多喷嘴均匀分布在一个圆面上的测量工具,可以为使用者完成平均值的测量。这种测量工具主要用于薄壁元件或特殊的圆表面元件,四个、六个或更多的喷嘴可以被使用,喷嘴数目将取决于测量工具的大小。

气动量仪厂家

  5、垂直度

  用气动量仪测定一个工件的垂直度,比如测量某孔相对于某一表面的垂直度,可以通过在被测孔中移动一个具有“Z”字形的喷嘴的气动测头,根据背压的改变,测量出垂直度的变化。

  6、槽宽

  薄片状的测头能方便的测量出沟槽的尺寸,气动量仪不仅能测量出沟槽的宽度,还能测量出被测槽两侧面的平行度。

  7、特殊圆表面

  气动量仪能测量工件的圆度。针对两点不圆的情况,一个常用的两喷嘴气动测头就可以了;如果被测物件是奇数圆,就必须根据圆奇数的数目相应的增加喷嘴的数量。

  8、锥度

  锥度的变化值可以通过两个不同喷嘴面直径的特殊测头被气动量仪轻易的测量到。

  9、配合公差

  针对两个有公差配合要求的工件,气动量仪的放大器能够分别显示孔的尺寸值、轴的尺寸值和两元件之间的间隙值,操作者只需通过读出间隙值决定两个元件是否具有了要求的配合尺寸。

  以上就是气动量仪厂家小编介绍的气电量仪的测量范围,一些客户购买气动仪表后,往往由于使用不当而重新提成,如进一步使用会对数据产生影响,使气动的维护和保养测量设备非常重要。
