简析气动量仪空气过滤器改进方法及净化方式

    气动量仪在测控领域有着重要作用,是测控行业经常使用的测量工具。气动量仪通常是由气动长度传感器、指示器(表)、空气过滤器和稳压器等部件组成,结构紧密,性能优良,具有测量精度高、灵敏度高、效率高以及测量力小等优点。其中,空气过滤器是气动量仪的一种特殊部件。气动量仪的测量原理是比较测量,将长度信号转换为气流信号,并通过指示器显示数值。因此,压缩空气是气动量仪的关键动力源,但是压缩空气中可能含有较多水分及杂质,影响测量度,所以需要空气过滤器净化空气质量,确保测量效果。空气过滤器的质量是非常重要的,下面,华峰气动量仪厂家小编为大家分享一下气动量仪空气过滤器改进方法及其净化空气的方式吧。

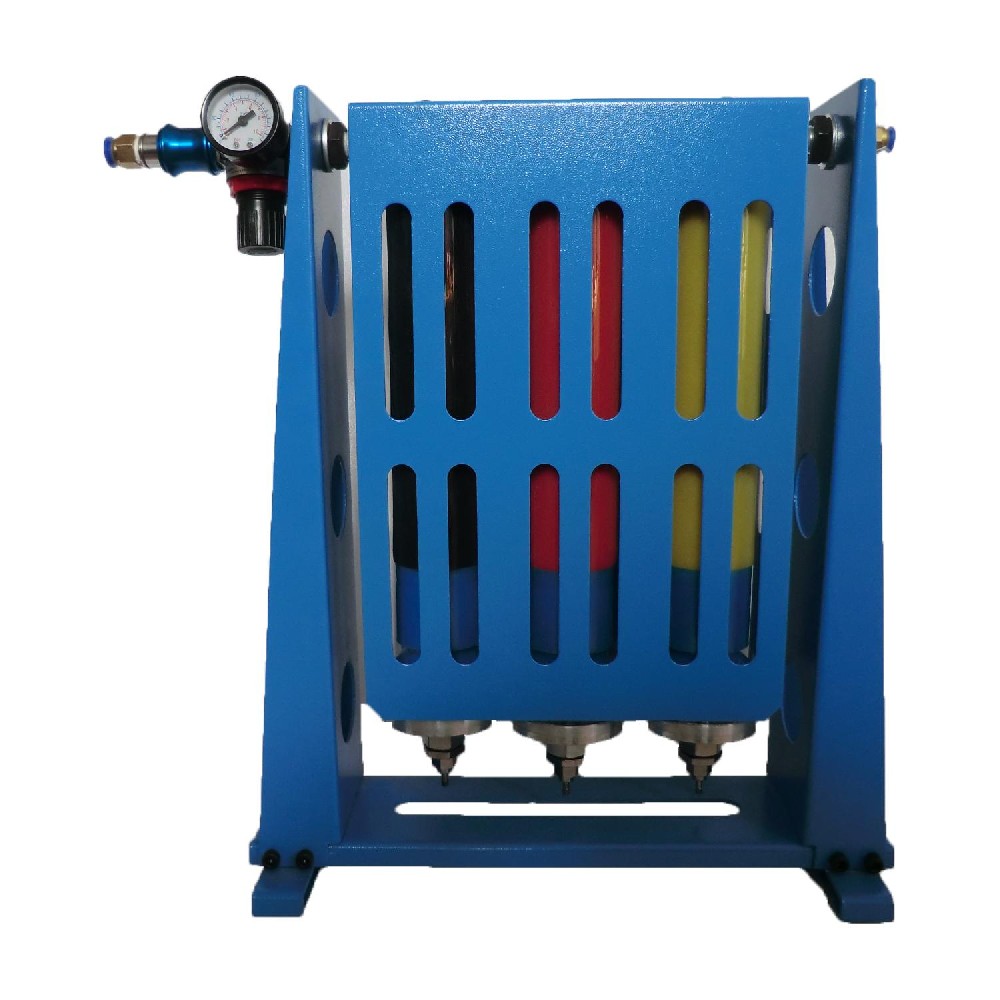

气动量仪厂家

  一、空气过滤器改进技术

  大气在压缩泵的作用下,形成压缩空气储存起求,作为气动量仪测量工件时的动力。但在大气被压缩的过程中,由于空气中的湿度和气泵在工作时需润滑,使压缩空气中产生水分和油污。气源的净化程度,直接影响了气动量仪正常工作时间的长短。为了防止水分和油污对气动量仪的污染,所以在安装气动量仪的气路里串接了空气过滤器。但是老式空气过滤器有诸多不便之处,如管道里容易积存大量的积水或油污,并且清洗频率高,保养麻烦等,因此对空气过滤器进行改进。

  1、加大体积

  为了提高空气过滤器的吸水容量,我们可以在硬塑料上打许多孔,做成骨架,然后在骨架上缠绕棉纱带,做成过滤纱团。这样改进可以增加空气过滤器的容纳体积,提高吸附水分及杂质的能力。

  2、改善结构

  把原过滤棉的位置改到离心滤水结构的上面,使水分、油污不易将它弄湿。气体从下气室经本体中间气孔通到上骨架内,再经过滤纱团滤掉水分、油污,经上气室通过输出孔输出清洁气体。为了保证上、下两端不漏气,在纱团下端增加了O形密封圈,上端与上外壳顶实不调气。

  改善结构后,由于过滤纱团体积增大,输出的压力和流量都稳定,纱团饱和时间增长了。把纱团从过滤环内移出来后,清洗拆修时就不必大拆大卸,只要松开上锁紧环把外壳打开,换上新纱团即可。并且提高了滤水效率,增加了空气过滤器的流量。

气动量仪厂家

  二、空气过滤器净化方式

  1、气阀门净化

  在压缩空气管路上装两个气阀,先把阀门1开启,将管路中的水分,和杂质喷出后关闭气阀1,再开启阀门2,使压缩空气输入空气过滤器中。

  2、储气筒净化

  采用储气筒净化气源方式如下:在进气阀与空气过滤器之间装上具有一定容积的储气筒,使管道内的大部分水分和杂质积存在储气筒中,需注意按时把储气筒内的废物排除干净。

以上就是气动量仪空气过滤器改进方法及其净化方式的相关内容介绍。通过上述内容可知,空气过滤器的质量在某种程度上影响着气动量仪的测量效果,因此我们要对老旧的过滤器进行改进,提高其过滤效果。
