浮标式气动量仪倍率快速调整用什么方法步骤?

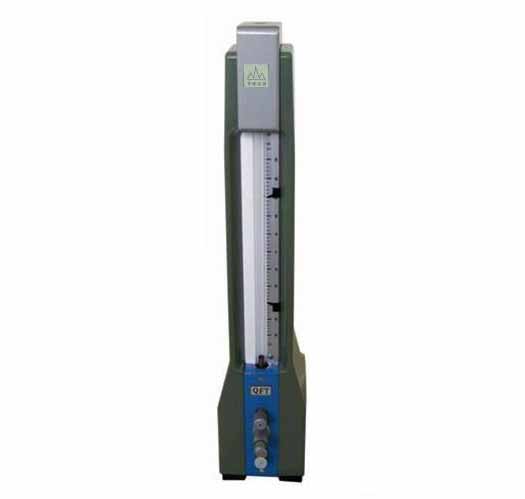

    浮标式气动量仪又叫流量式气动量仪,通过将被测工件尺寸的变化转换为锥度玻璃管内浮标位置的变化从而达到测量目的。浮标式气动量仪操作简单,测量误差小,能够测量一些尺寸较小的工件,应用范围广泛。在使用浮标式气动量仪之前,我们需要对其放大倍率进行调整,所谓放大倍率,即是刻度尺上相邻两刻线的间距与分度值的比值。只有调整好放大倍率,才能保证之后测量得出的数据是准确的。调整放大倍率往往要多次调整浮标式气动量仪的零位旋钮和倍率旋钮才能实现。下面,气动量仪厂家小编为大家分享一下浮标式气动量仪倍率快速调整方法步骤,希望能对大家有所帮助。

气动量仪厂家

  一、套入下限标准环规

  环规也叫校正环规,是用于校正量具的不足的一种具有特定尺寸及属性的圆环。环规不独立使用,通常是配合其他量具一起使用。

  首先将下限标准环规套入测量头,用零位或倍率旋钮将浮标调至标尺零下10μm处。

  二、套上上限标准环规

  取下下限标准环规,再套上上限标准环规;这时要观察浮标在标尺上的位置,是在标尺零上15μm的上方还是下方,并数出浮标距标尺零上15μm处的格数。

  当上限标准环规和下限标准环规的测量范围调整到相应刻度时,浮标式气动量仪上每一格的测试值为1μm,即达到了放大所需倍率的要求。

  需要注意的是,上、下限标准环规的测量范围要大于或等于浮标式气动量仪的内径测量头的测量范围,这样才能起到校正作用。

气动量仪厂家

  三、确定浮标升降格数

  假设这时浮标是在标尺零上11μm处或(19μm),则浮标距标尺零上15μm处的格都是4格,我们这时把浮标距标尺零上15μm处的格数,即“4"乘以2.5,其乘积为10 格,这就是要用倍率旋钮来调整浮标上升或下降的格数。

  四、倍率旋钮调整浮标

  若浮标是在标尺零上11μm处,则用倍率旋钮将浮标向上调升10格至标尺零上21μm处,再用零位旋钮调浮标下降到15um处即可;若浮标是在标尺零上19μm处,则用倍率旋钮将浮标向下调降10格至标尺零上的9μm处,再用零位旋钮调浮标上升到15μm处即可。如此,则使用前气动量仪倍率放大的调整即告完成。

  可以看出,上述算法中的“4格”就是当调整进行到步骤二时浮标距标尺零上15μm处的格数,式中的“2.5”是一个常数,它们的乘积10格就是要旋转倍率旋钮调浮标升、降的格数。这种方法可以套用于任何倍率数值的调整,只需将其中的数值更换即可。

  以上就是浮标式气动量仪倍率快速调整方法步骤的简要说明。通过上文可知,这种放大倍率调整方法操作非常简单,适用性强,调整效果比较好,为浮标式气动量仪的准确测量奠定良好基础。
