气动量仪在使用中量仪需要经常调整倍率和零位

气动量仪平时怎么去调整? 气动量仪在使用过程中需要经常调整倍率和零位。在使用一段时间后,就会产生各种各样的故障,这就需要进行故障排除,以恢复原有的机能和性能。量仪的各项性能指标的调整大多在生产过程中进行,其前提是量仪各零件都未使用过、气源符合要求、检定工具是标准的。

示值误差的调整示值误差的调整示值误差的调整示值误差的调整

影响浮标式气动量仪示值误差的主要因素是锥度玻璃管、工作压力、漏气和测头。

锥度玻璃管内腔形状是决定量仪示值误差大小的关键因素。尤其是研磨工艺加工的锥度玻璃管,内腔形状误差一般比较大。

漏气检定气动量仪的示值误差时,是在上、下基准点之间调整量仪的基准倍率,而与两个基准点相对应的测量间隙值由微动台或不同的量块给出。如果从锥度玻璃管上端开始至测头这一段的各个接头处、连接管处漏气的话,则实际上会加大测量间隙值,使量仪的示值误差发生变化。所以应仔细检查锥度玻璃管是否装斜,玻璃管压盖是否未压紧,接头的压合处是否有间隙以及分配室是否因组织疏松而漏气等。

标准轴向测头由于经常对零,端面会发生磨损,使得喷嘴圆角减小,造成量仪有效示值范围内中部误差偏正,此时应对其进行修正。  。

气动量仪厂家

可测量项目:内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性

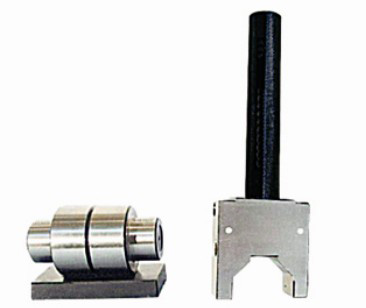

由气动长度传感器、指示器(表)、空气过滤器和稳压器等组成的长度测量工具。使用气动量仪可以进行不接触测量,测量效率很高。气动量仪适用于在大批量生产中测量内、外尺寸,也可用于测量孔距和轴孔配合间隙。用气动量仪测量时,需要按被测尺寸配以相应的测头

气动量仪厂家

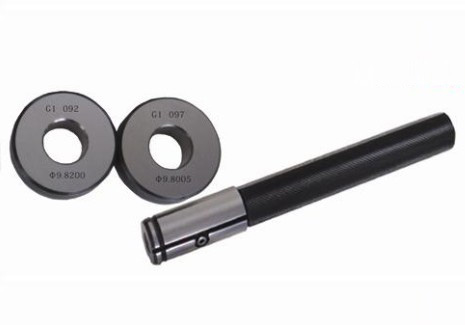

气动内径测头结构简单,很适宜用于孔径测量。它可以测量直径为1.5毫米的小孔。气动量仪的示值范围较小,一般为±20~±100微米。按示值范围不同,常见的分度值有0.5微米、1微米和 2微米等几种。允许误差一般不大于一个分度值。气动量仪主要分为压力式和流量式两类。

压力式气动量仪 有差压水柱式、波纹管式(见长度传感器)、薄膜式和膜盒式等。图2 [差压水柱式气动量仪的工作原理为差压水柱式气动量仪的工作原理。测量前,分别用与被测孔径公差的**极限尺寸和*小极限尺寸相等或相近(已**测得其实际尺寸)的两个校对环规,按所采用的放大倍数,用倍率微调阀、零位调整阀调整水柱的上、下限位置。测量时,由于被测孔径实际尺寸与校对环规尺寸之差引起的间隙 S1和S2变化,使测量气室中的压力也发生变化。变化的大小由水柱高度表示,从刻度尺上读出被测孔径的偏差值。薄膜式和膜盒式等气动量仪分别采用膜片和膜盒等弹性元件作为转换元件。测量时由压力变化引起弹性元件位移,经杠杆齿轮机构放大后由表针指示。如果在弹性元件的端面上加上电触点,便能发出电信号而进行自动测量。

气动量仪厂家

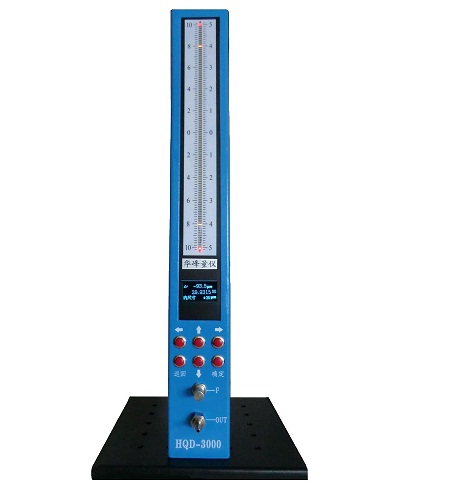

流量式气动量仪 采用浮子和锥度玻璃管作为转换元件,故又称浮标式气动量仪。图3 [浮标式气动量仪的工作原理为浮标式气动量仪的工作原理。它的调整和使用方法与差压水柱式气动量仪相似。由于间隙 S1和S2变化引起的空气流量变化,由浮子在锥度玻璃管中的上下位置表
